Verslag maart 2010 | ![]() |
||

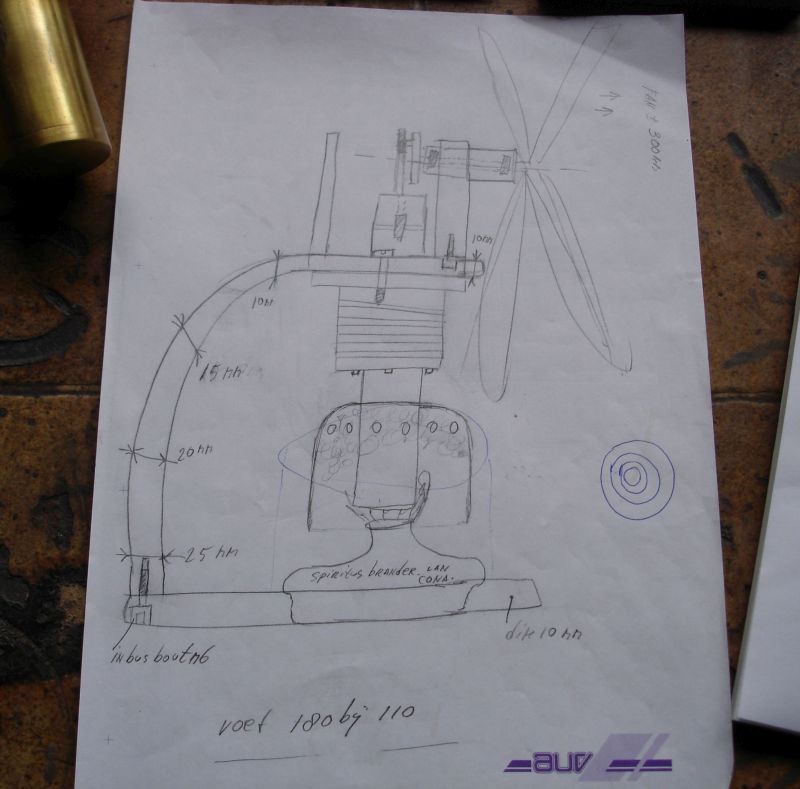

![]() Ruwe schets van de ventilator |
|||

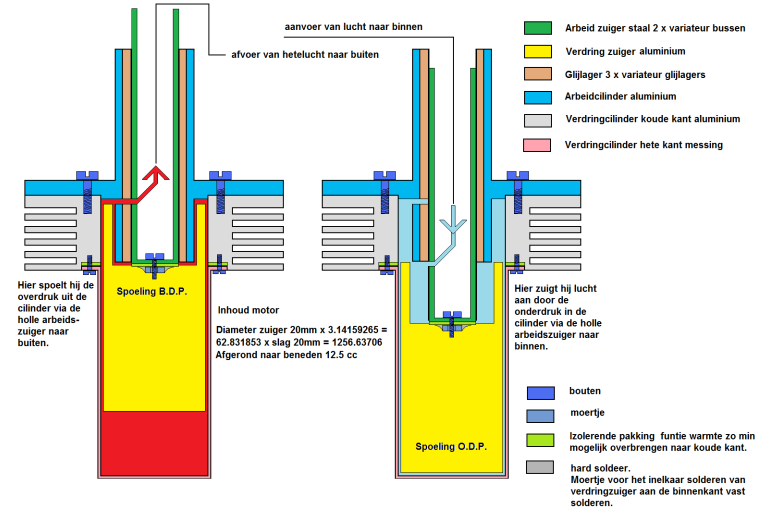

![]() Overzicht tekening van zuigers en
cilinder, verdringzuiger is geel met daaraan
vast de holle arbeidszuiger groen met spoelkanaal. De cilinder bestaat uit twee delen de koele kant is van aluminium met koelribben en de onderkand is een messing cilinder die met een
izolerende pakking aan het aluminium
koelblok vast is geschroefd.
|
|||

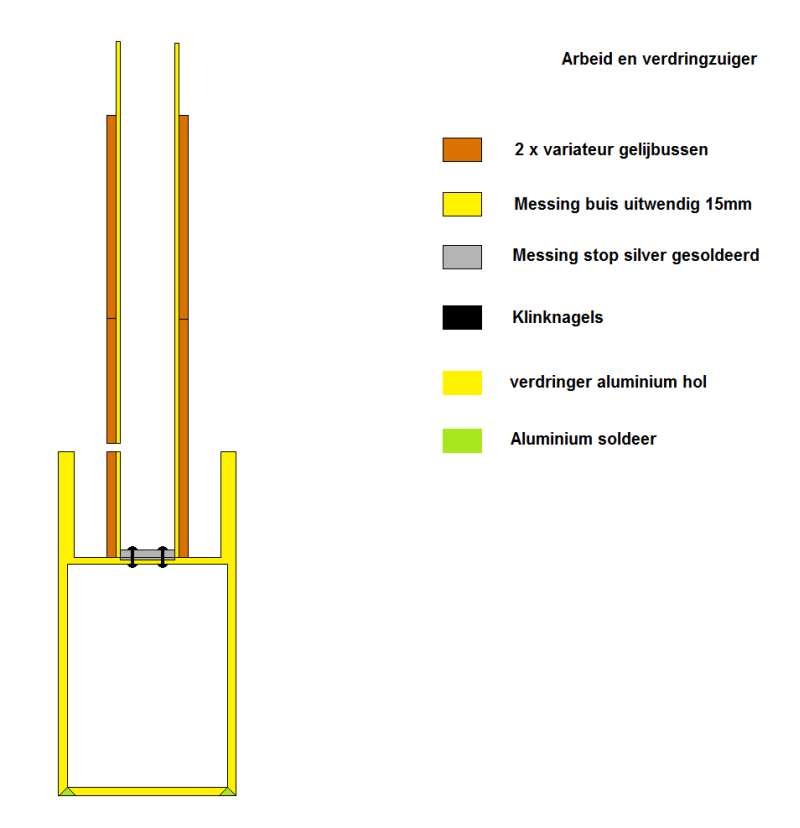

![]() Zuiger |
|||

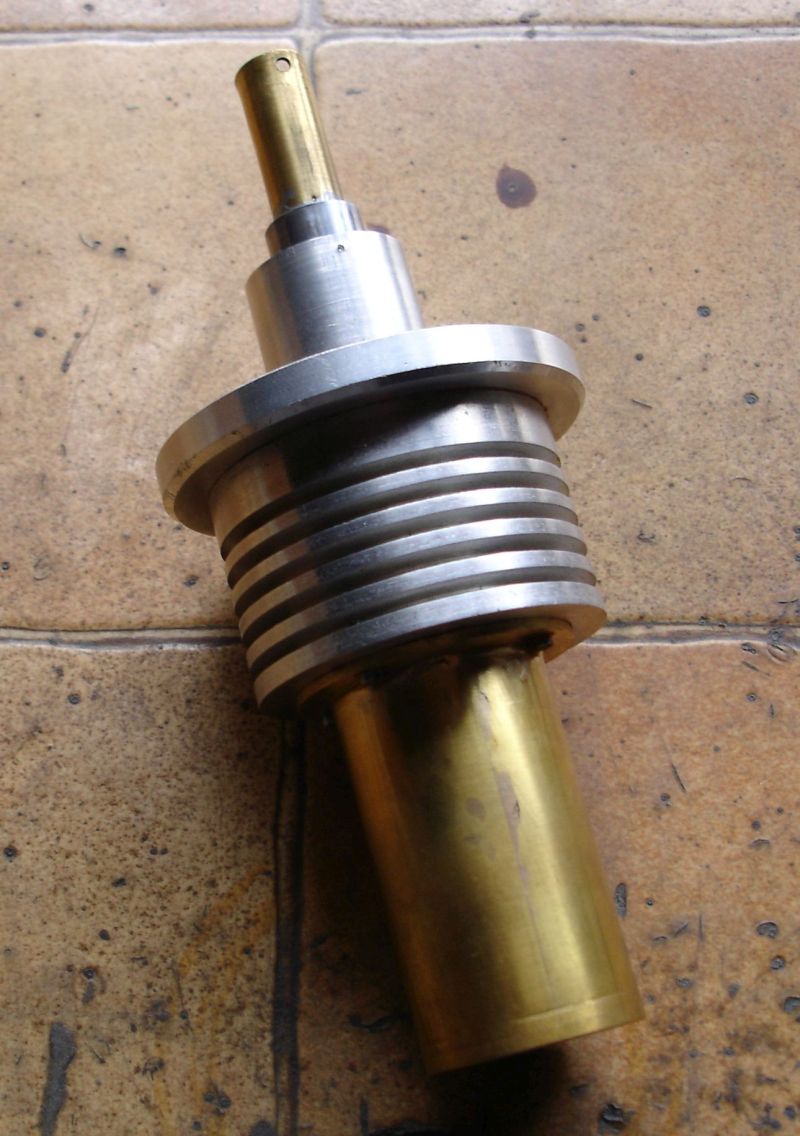

![]() Cilinder: De twee centerpunten is
een markering en moeten in een lijn staan zodat
de spoelpoorten tegen over elkaar liggen. |
|||

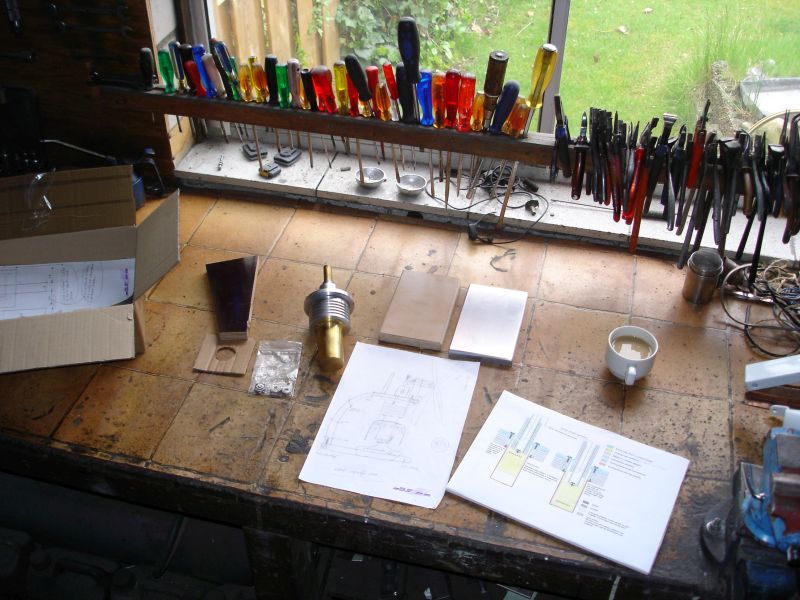

![]() Werkbank: De eerste onderdelen van
de Manson motor zijn gemaakt.
Arbeidscilinder met geleibussen is gemaakt met het spoelpoort. Arbeidzuiger met verdringzuiger en het spoelpoort is er al in gemaakt. De koele kant van de cilinder met koelribben is gedraaid. De warme kant voor verdringcilinder is gemaakt van messingplaat 1mm dik. Bodem gedraaid is 4mm dik voor goede geleiding voor de warmte. Is later dunner gemaakt tot 2mm dik. |
|||

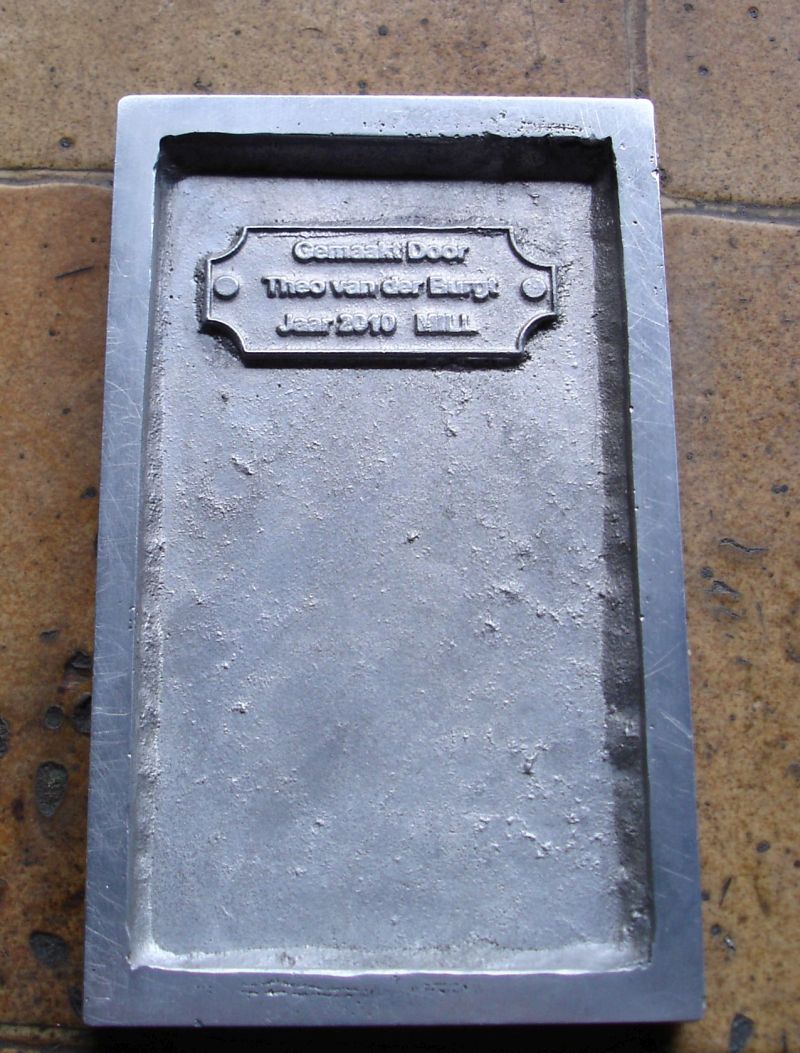

![]() Onderkant voetplaat met naam van
de Maker.
|
|||
![]() |
